ODM OEM PCB a doppio strato con nucleo in metallo FR4 TG135 a 2 strati

ODM OEM PCB a doppio strato con nucleo in metallo FR4 TG135 a 2 strati

Marchio:	TECircuit
Numero di modello:	TEC0031
MOQ:	1pc per campione, 100pc per ingrosso
prezzo:	USD 1.99 ~ USD9.99/pcs
Tempo di consegna:	5-15 giorni lavorativi
Condizioni di pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Marca:

Shenzhen Tecircuit Electronics Co., Ltd

Tipo di prodotto:

PCB, scheda ad alta frequenza, PCB rigido, scheda rigida, scheda flessibile, PCB rigido-flessibile,

Articolo n.:

R0020

Servizio:

Servizio PCBA

Imballaggi particolari:

Imballaggio a vuoto+Cartone

Capacità di alimentazione:

50000 pc/mese

Evidenziare:

FR4 TG135 2 strati di PCB

PCB a due strati di nucleo metallico

OEM PCB a doppio strato

Descrizione del prodotto

Scheda PCB con anima metallica FR4 TG135 a 2 strati

Scheda PCB professionale a doppio strato con materiale FR4 TG135 e costruzione con anima metallica, disponibile per servizi OEM e ODM.

Specifiche del prodotto

Strati	2 strati
Materiale	FR4 TG135
Spessore della scheda	0,8 mm
Spessore del rame	Interno 43μm / Esterno 43μm
Trattamento superficiale	Oro per immersione 2U"
Spessore del foro	≥25μm
Caratteristica speciale	Scheda bobina

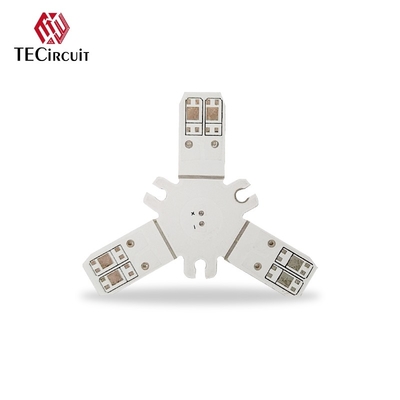

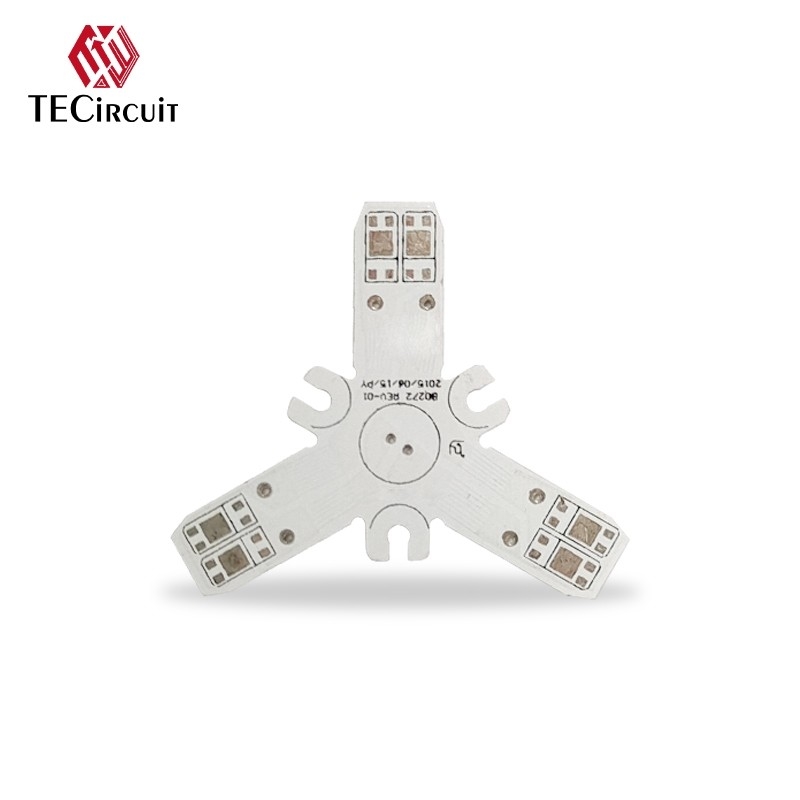

Immagini del prodotto

Informazioni su TECircuit

Fondata: 2004

Località: Shenzhen, Cina - Fornitore di servizi di produzione elettronica (EMS)

Servizi: EMS PCB personalizzabile che offre soluzioni di produzione complete "one-stop"

Servizi principali: PCB e PCBA, Circuiti stampati flessibili (FPC), Approvvigionamento componenti, Assemblaggio finale, Test

Certificazioni di qualità: Conforme a UL, ISO 9001, ISO 14001, ISO 13485, IATF 16949, ROHS e REACH

Capacità di produzione

Sviluppo schematico e layout PCB (Protel, PADS)
Fabbricazione PCB da 1-40 strati inclusi schede a lato singolo, doppio lato, multistrato, HDI
Approvvigionamento materiali e gestione della catena di fornitura
Prototipi e introduzione di nuovi prodotti (NPI)
PCBA con posizionamento SMD (0402, QFP, QFN, BGA) e assemblaggio through-hole
Pre-programmazione IC e test di verifica funzionale
Servizi completi di assemblaggio unità e box building
Rivestimento ambientale e supporto ingegneristico

Specifiche tecniche

Strati PCB	1-42 strati
Materiali PCB	CEM1, CEM3, Rogers, FR-4, FR-4 High Tg, Base in alluminio, Senza alogeni
Dimensione massima della scheda	620mm × 1100mm
Spessore PCB	1,6 ±0,1mm
Rame strato esterno	0,5-5oz
Rame strato interno	0,5-4oz
Dimensione minima del foro	0,20mm
Larghezza/spazio minimo linea	3/3mil
Finiture superficiali	HASL senza piombo, Oro per immersione ENIG, Stagno chimico, Oro flash, OSP, Gold finger

Domande frequenti

Cosa serve per un preventivo?

PCB: Quantità, file Gerber e requisiti tecnici (materiale, finitura superficiale, spessore rame, spessore scheda)PCBA: Informazioni PCB, distinte base (BOM), documenti di test
Quali formati di file accettate per la produzione?File Gerber PCB, elenco BOM per PCB, metodi di test per PCBA

I miei file sono al sicuro?

I tuoi file sono completamente sicuri. Proteggiamo la proprietà intellettuale del cliente durante tutto il processo e non condividiamo mai documenti con terze parti.

Qual è il metodo di spedizione?

FedEx, DHL, TNT, UPS o metodi di spedizione forniti dal cliente

Qual è il metodo di pagamento?

Trasferimento telegrafico anticipato (Advance TT, T/T), PayPal
