Dettagli dei prodotti

Casa. prodotti

Fabbricazione a partire da materiali di cui all'allegato II

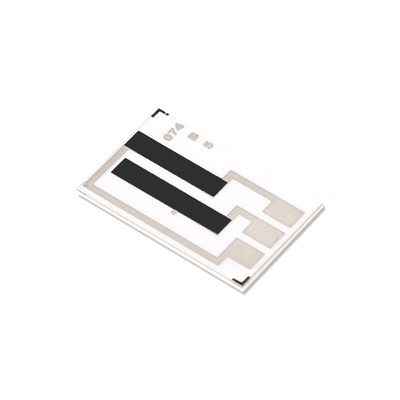

Tavola PCB in ceramica a più strati Tavola di circuito stampato rigido per macchine a raggi X

Tavola PCB in ceramica a più strati Tavola di circuito stampato rigido per macchine a raggi X

Marchio:	TECircuit
Numero di modello:	TEC0206
MOQ:	1pc per campione, 100pc per ingrosso
prezzo:	USD 1.99 ~ USD9.99/pcs
Tempo di consegna:	5-15 giorni lavorativi
Condizioni di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Ratings & Reviews

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Marchio:

Shenzhen Tecircuit Electronics Co., Ltd.

Tipo di prodotto:

PCB, scheda ad alta frequenza, PCB rigido, scheda rigida, scheda flessibile, PCB rigido-flessibile,

Articolo n.:

R0074

Servizio:

Servizio PCBA

Imballaggi particolari:

Imballaggio a vuoto+Cartone

Capacità di alimentazione:

50000 pc/mese

Evidenziare:

Tavola PCB per macchine a raggi X

Tavola PCB in ceramica a più strati

Fabbricazione a partire da materiali di cui all'allegato II

Descrizione del prodotto

Immagini del prodotto

Su TECircuit

Trovato:TECircuit è operativo da2004.

Localizzazione:Fornitore di servizi di produzione elettronica (EMS) con sede a Shenzhen, Cina.

Articolo:PCB EMS personalizzabili,offerteuna gamma completa diun'unica fermataServizi per negozi.

Servizio: Tavola a circuiti stampati (PCB) e assemblaggio della scheda di circuito stampato (((PCBA), Flessibile circuito stampatoFPC), Componenti,Costruzione di scatole, test.

Assicurazione della qualità: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 e conformi a ROHS e REACH.

Immagini di fabbrica:
Impianto proprio: 50.000 mq; dipendenti: 930+; capacità produttiva mensile: 100.000 m2

Applicazioni del prodotto

Sistemi di imaging a raggi X:
- Utilizzato sia nelle macchine a raggi X diagnostiche che terapeutiche, a supporto del funzionamento dei componenti di imaging e dell'elaborazione del segnale.
Detettori digitali a raggi X:
- Integrato in rilevatori che convertono fotoni a raggi X in segnali digitali, facilitando la cattura di immagini di alta qualità per l'analisi.
Sistemi di controllo:
- Utilizzato nell'elettronica di controllo delle macchine a raggi X, gestendo funzioni quali tempo di esposizione, intensità e elaborazione delle immagini.
Unità di alimentazione:
- Utilizzato nei circuiti di gestione dell'energia che forniscono energia stabile e affidabile a vari componenti del sistema a raggi X.
Unità di elaborazione delle immagini:
- Integrato in sistemi che elaborano e migliorano le immagini a raggi X per una migliore visualizzazione e diagnosi.
Sistemi di sicurezza e monitoraggio:
- Impiegato in circuiti che controllano i livelli di radiazione e assicurano che i protocolli di sicurezza siano rispettati durante le procedure a raggi X.
Sistemi di collimatori:
- Utilizzato nell'elettronica che controlla i collimatori, che modellano e dirigono il raggio di raggi X per un'immagine ottimale.
Moduli di comunicazione wireless:
- Integrato in sistemi che consentono il monitoraggio e il controllo a distanza delle macchine a raggi X, migliorando il flusso di lavoro e la diagnostica.
Schede di interfaccia dei ricevitori:
- Utilizzato nell'interfaccia tra la sorgente a raggi X e il ricevitore digitale per convertire i segnali analogici in formati digitali.
Sistemi di taratura:
- Utilizzato in circuiti che assicurano la precisa taratura dei sistemi a raggi X per risultati di imaging coerenti e affidabili.

Caratteristiche del prodotto

Alta stabilità termica:
- I materiali ceramici offrono un'eccellente resistenza al calore, che è fondamentale nell'ambiente ad alta temperatura delle macchine a raggi X.
Basse perdite dielettriche:
- Progettato per ridurre al minimo la perdita di segnale, garantendo una trasmissione di segnale di alta qualità essenziale per un'immagine accurata.
Resistenza alle radiazioni:
- Progettato per resistere all'esposizione alle radiazioni, mantenendo l'integrità e le prestazioni nel tempo.
Forza meccanica:
- L'elevata rigidità e durata rendono i PCB in ceramica adatti agli ambienti più esigenti delle apparecchiature di imaging medica.
Eccellente integrità del segnale:
- Mantiene un'alta qualità del segnale, fondamentale per l'elaborazione accurata di immagini e dati a raggi X.
Progettazione compatta:
- Ottimizzato per l'efficienza dello spazio, che consente l'integrazione nei gruppi compatti e complessi delle macchine a raggi X.
Resistenza ai fattori ambientali:
- Spesso trattati per resistere all'umidità, alla polvere e alle sostanze chimiche, garantendo l'affidabilità in ambienti clinici.
Personalizzabilità:
- Può essere adattato per soddisfare specifici requisiti di progettazione e funzionali in base alle esigenze del sistema a raggi X.
Rispetto delle norme mediche:
- Prodotto per soddisfare le rigorose normative sui dispositivi medici e gli standard di sicurezza, garantendo l'affidabilità e la sicurezza dei pazienti.
Facilità di integrazione:
- Progettato per accogliere vari componenti elettronici, facilitando l'integrazione senza soluzione di continuità in sistemi a raggi X complessi.

Domande frequenti

Domanda 1: Cosa serve per ottenere un preventivo?
Risposta:
PCB: QTY, file Gerber e requisiti tecnici ((materiale/trattamento di finitura superficiale/spessore di rame/spessore della scheda,...)
PCBA: informazioni sul PCB, BOM, (documenti di prova...)

Q2: Quali formati di file accettate per la produzione?
Risposta:
File PCB Gerber
Elenco BOM per PCB
Metodo di prova per PCBA

D3: I miei file sono al sicuro?
Risposta:
I vostri file sono tenuti completamente al sicuro, proteggiamo l'IP dei nostri clienti durante tutto il processo, tutti i documenti dei clienti non vengono mai condivisi con terze parti.

Q4: Qual è il metodo di spedizione?
Risposta:
Possiamo offrire FedEx / DHL / TNT / UPS per la spedizione.

Q5: Qual è il metodo di pagamento?
Risposta:
Trasferimento telegrafico anticipato (TT anticipato, T/T), PayPal è accettabile.

- Sì.Descrizione del prodotto- Sì.

Specificità:
Strati di PCB:	1-42 strati
Materiali per PCB:	CEM1, CEM3, Rogers, FR-4, FR-4 ad alta Tg, base di alluminio, privo di alogeni
Dimensioni massime della scheda PCB:	620 mm*1100 mm
Certificato PCB:	Conformità alla direttiva RoHS
Spessore del PCB:	1.6 ± 0,1 mm
Spessore di rame fuori strato:	0.5-5oz
Spessore dello strato interno di rame:	0.5-4oz.
Spessore massimo della scheda PCB:	6.0 mm
Dimensione minima del foro:	0.20 mm
Larghezza minima della linea/spazio:	3/3mil
Min. S/M Pitch:	0.1 mm ((4 mil)
Spessore della piastra e rapporto di apertura:	30:1
Copper a buco minimo:	20 μm
Hole Dia. Tolleranza:	± 0,075 mm ((3 mil)
Tolleranza (NPTH):	± 0,05 mm (2 millimetri)
Diviazione della posizione del foro:	± 0,05 mm (2 millimetri)
Tolleranza di linea:	± 0,05 mm (2 millimetri)
Maschera di saldatura per PCB:	Nero, bianco, giallo
Fabbricazione della superficie del PCB:	HASL senza piombo, immersione ENIG, stagno chimico, oro lampeggiante, OSP, dito d'oro, peelable, immersione argento
Leggenda:	Bianco
E-test:	100% AOI, radiografia, test della sonda volante.
Disegno:	Strada e punteggio/V-cut
Norma di ispezione:	IPC-A-610CCLASSII
Certificati:	UL (E503048),ISO9001/ISO14001/IATF16949
Relazioni in uscita:	Ispezione finale, E-test, prova di solderabilità, micro sezione e altro
