Tester per fibra ottica per elettronica di consumo PCBA SMT Assemblaggio di circuiti stampati

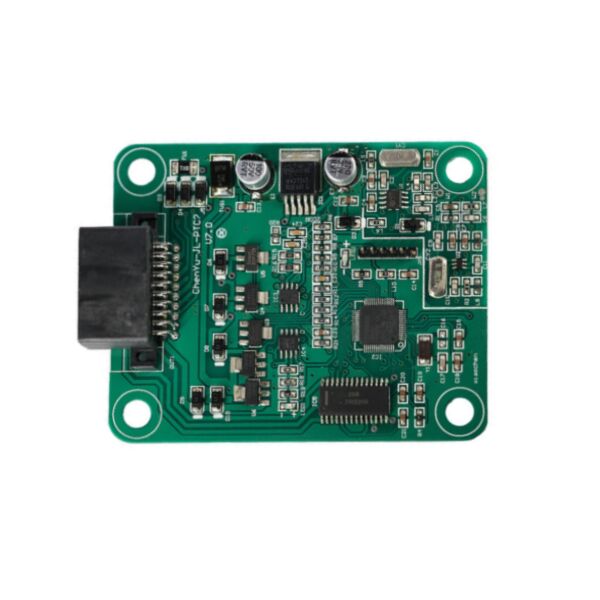

Immagini PCBA

CircaTECircuito

Trovato:TECircuit è operativo da2004.

Localizzazione:Fornitore di servizi di produzione elettronica (EMS) con sede a Shenzhen, Cina.

Articolo:PCB EMS personalizzabili,offerteuna gamma completa diun'unica fermataServizi per negozi.

Servizio: Tavola a circuiti stampati (PCB) e assemblaggio della scheda di circuito stampato (((PCBA), Flessibile circuito stampatoFPC), Componenti,Costruzione di scatole, test.

Assicurazione della qualità: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 e conformi a ROHS e REACH.

Immagini di fabbrica:
Impianto proprio: 50.000 mq; dipendenti: 930+; capacità produttiva mensile: 100.000 m2

Applicazioni PCBA

• Installazione e manutenzione della rete: Il PCBA guida le funzioni fondamentali per i tecnici per certificare le installazioni di cavi in fibra ottica, misurando parametri critici come il totale end-to-endperdita di potenza otticagarantire che i collegamenti soddisfino le norme del settore prima della messa in servizio del sistema.

• Localizzazione e risoluzione dei problemiPotenza:Reflectometro ottico a dominio temporale (OTDR)funzionalità, analizzando la luce respinta per individuare con precisione rotture, curve gravi o connettori difettosi lungo una lunghezza di fibra, riducendo drasticamente il tempo di riparazione.

• Rete ottica passiva (PON) e telecomunicazioni: PCBA specializzati consentono di effettuare test in reti PON in diretta, consentendo ai tecnici di misurare i livelli di potenza su lunghezze d'onda specifiche senza interrompere il servizio,che è essenziale per il mantenimento delle infrastrutture FTTH (Fiber to the Home).

• Assicurazione della qualità dei data center e delle reti aziendali: utilizzato per verificare e documentare le prestazioni dei cordoni di patch, dei cavi tronco e della fibra installata all'interno dei data center,garantire che le connessioni backbone ad alta velocità abbiano un margine di segnale sufficiente per un funzionamento affidabile.

• Caratterizzazione delle fibre e ricerca di laboratorio: i disegni PCBA ad alta precisione sono utilizzati nella ricerca e sviluppo e negli ambienti di produzione per caratterizzare le proprietà dettagliate della fibra, come la dispersione cromatica e la dispersione del modo di polarizzazione,per la progettazione avanzata di sistemi.

• Strumento di istruzione e formazione: funge da piattaforma pratica per studenti e tirocinanti per imparare la teoria della fibra ottica, praticare lo splicing pratico e capire come interpretare i budget di perdita e i dati di traccia OTDR.

Caratteristiche del PCBA

1. Guida del diodo laser e fotodetettore ad alta sensibilità: Il PCBA incorpora circuiti laser driver precisi per emettere impulsi luminosi stabili e calibrati o segnali a lunghezze d'onda specifiche (ad esempio, 850nm, 1310nm, 1550nm).Si combina con un fotodettore ad alta sensibilità e un amplificatore di transimpedenza per convertire segnali ottici deboli in misurazioni elettriche accurate.

2. Circuiti di sincronizzazione e elaborazione del segnale ad alta precisione: per le unità di prova OTDR e di perdita, la scheda dispone di circuiti di tempistica ultra-stabili (utilizzando TCXO o GPSDO) per misurare il tempo di ritorno della luce a scala nanosegonda.Un ADC ad alta velocità e un FPGA o un DSP eseguono la mediazione e l'elaborazione del segnale in tempo reale per estrarre dati utilizzabili dai segnali di retro-diffusione rumorosi.

3. Core di elaborazione e analisi dei dati: un potente processore di applicazioni o microcontrollore esegue il sistema operativo del dispositivo, gestisce l'interfaccia utente, esegue gli standard di prova (ad esempio, da IEC/TIA), memorizza i risultati,e genera segnalazioni chiare di passaggio/fallimento e dati grafici di tracciabilità.

4. Connettività multi-interfaccia e archiviazione di taratura: Il PCBA comprende moduli USB e spesso Wi-Fi/Bluetooth per il trasferimento di dati e il controllo remoto.coefficienti di taraturaper ciascun laser e rilevatore, garantendo la precisione delle misurazioni nel tempo e le variazioni di temperatura.

5. Sistema avanzato di gestione dell'energia: utilizza un PMIC sofisticato per gestire efficientemente più rotaie di tensione interna.Supporta una lunga durata della batteria per l'uso sul campo, disattivando i componenti ad alta corrente (come laser e display) quando non sono in uso attivo e facilita il funzionamento stabile da varie fonti (batteria, adattatore CA, alimentazione via Ethernet).

6. Progettazione robusta e compensazione ambientale: la scheda è spesso rivestita in modo conforme e progettata con componenti con ampio intervallo di temperatura.poiché l'attenuazione della fibra e l'uscita del laser possono variare a seconda delle condizioni ambientali.
