Marchio: | TECircuit |
Numero di modello: | TEC0033 |
MOQ: | 1pc |
prezzo: | USD 1.99 ~ USD9.99/pcs |
Tempo di consegna: | 5-15 giorni lavorativi |
Condizioni di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

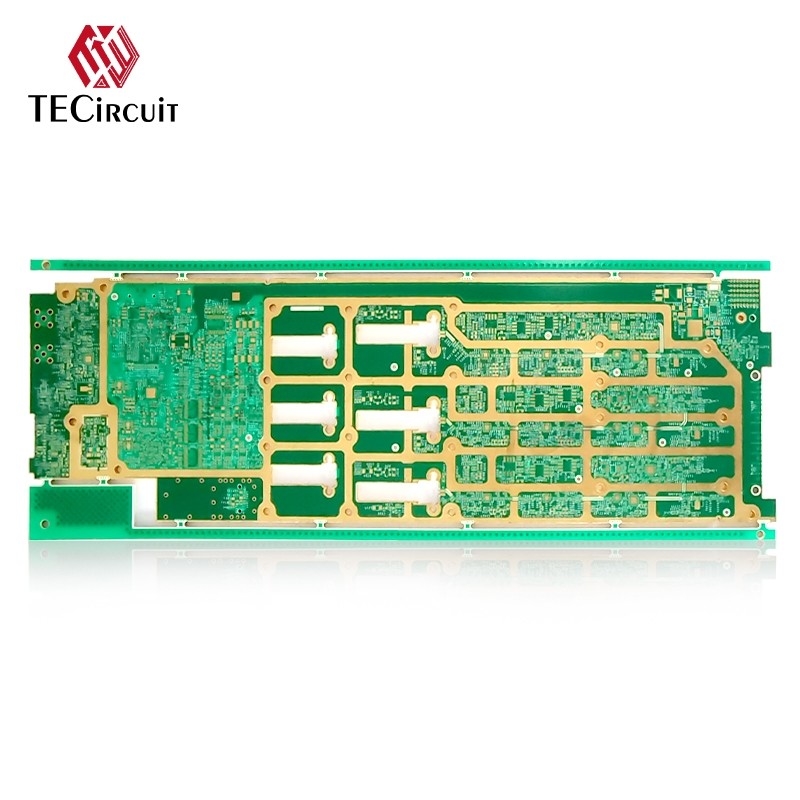

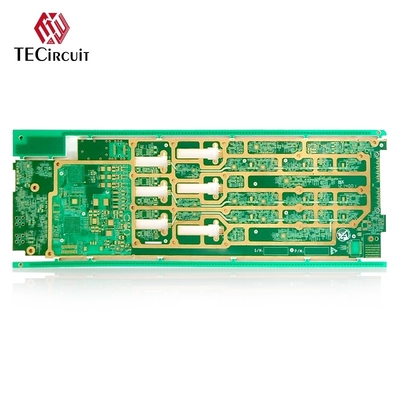

Descrizione del prodotto
Strato | 6L | |||
Materiale | FR4 | |||
Spessore della scheda | 10,6 mm | |||
Spessore del rame | 1 oz interno / 1 oz esterno | |||
Dimensione | 132.5 * 314,4 MM /4ups | |||
Trattamento superficiale | Oro per immersione 2U" | |||
Caratteristica speciale | Foratura di tappo in resina | |||
Fabbricazione a partire da materiali di cui all'allegato II |
Su TECircuit
Trovato:TECircuit è operativo da2004.
Localizzazione:Fornitore di servizi di produzione elettronica (EMS) con sede a Shenzhen, Cina.
Articolo:PCB EMS personalizzabili,offerteuna gamma completa diun'unica fermataServizi per negozi.
Servizio: Tavola a circuiti stampati (PCB) e assemblaggio della scheda di circuito stampato (((PCBA), Flessibile circuito stampatoFPC), Componenti,Costruzione di scatole, test.
Assicurazione della qualità:UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949 e conformi a ROHS e REACH.
Immagini di fabbrica:
Impianto proprio: 50.000 mq; dipendenti: 930+; capacità produttiva mensile: 100.000 m2
TECapacità del circuito
1. Sviluppo schematico e layout PCB ((ciò che usiamo è Protel, PADS)
2Fabbricazione di PCB da 1 a 40 strati (a lato singolo, a doppio lato, a più strati, HDI board, buri e blind hole board, ecc.)
3- Acquisti e gestione dei materiali
4. Prototipi e NPI (introduzione di nuovi prodotti)
5. PCBA (SMD includono 0402, QFP, QFN, BGA ecc) e attraverso il montaggio di fori, test in circuito e test funzionali)
6. Preprogrammazione del circuito integrato e verifica delle funzioni e prova di combustione
7. Assemblaggio completo dell'unità (la costruzione della scatola comprende la plastica, lo schermo, la custodia metallica, la membrana, le bobine, il filo di guinzaglio ecc.)
8. Rivestimento ambientale
9- Ingegneria, compresi i componenti a fine vita, sostituzione di componenti obsoleti e supporto alla progettazione di circuiti, involucri metallici e di plastica e pac
Domande frequenti
Domanda 1: Cosa serve per ottenere un preventivo?
Risposta:
PCB: QTY, file Gerber e requisiti tecnici ((materiale/trattamento di finitura superficiale/spessore di rame/spessore della scheda,...)
PCBA: informazioni sul PCB, BOM, (documenti di prova...)
Q2: Quali formati di file accettate per la produzione?
Risposta:
File PCB Gerber
Elenco BOM per PCB
Metodo di prova per PCBA
D3: I miei file sono al sicuro?
Risposta:
I vostri file sono tenuti completamente al sicuro, proteggiamo l'IP dei nostri clienti durante tutto il processo, tutti i documenti dei clienti non vengono mai condivisi con terze parti.
Q4: Qual è il metodo di spedizione?
Risposta:
Possiamo offrire FedEx / DHL / TNT / UPS per la spedizione.
Q5: Qual è il metodo di pagamento?
Risposta:
Trasferimento telegrafico anticipato (TT anticipato, T/T), PayPal è accettabile.
- Sì.Descrizione del prodotto
Specificità: | |||||
Strati di PCB: | 1-42 strati | ||||
Materiali per PCB: | CEM1, CEM3, Rogers, FR-4, FR-4 ad alta Tg, base di alluminio, privo di alogeni | ||||
Dimensioni massime della scheda PCB: | 620 mm*1100 mm | ||||
Certificato PCB: | Conformità alla direttiva RoHS | ||||
Spessore del PCB: | 1.6 ± 0,1 mm | ||||
Spessore di rame fuori strato: | 0.5-5oz | ||||
Spessore dello strato interno di rame: | 0.5-4oz. | ||||
Spessore massimo della scheda PCB: | 6.0 mm | ||||
Dimensione minima del foro: | 0.20 mm | ||||
Larghezza minima della linea/spazio: | 3/3mil | ||||
Min. S/M Pitch: | 0.1 mm ((4 mil) | ||||
Spessore della piastra e rapporto di apertura: | 30:1 | ||||
Copper a buco minimo: | 20 μm | ||||
Hole Dia. Tolleranza: | ± 0,075 mm ((3 mil) | ||||
Tolleranza (NPTH): | ± 0,05 mm (2 millimetri) | ||||
Diviazione della posizione del foro: | ± 0,05 mm (2 millimetri) | ||||
Tolleranza di linea: | ± 0,05 mm (2 millimetri) | ||||
Maschera di saldatura per PCB: | Nero, bianco, giallo | ||||
Fabbricazione della superficie del PCB: | HASL senza piombo, immersione ENIG, stagno chimico, oro lampeggiante, OSP, dito d'oro, peelable, immersione argento | ||||
Leggenda: | Bianco | ||||
E-test: | 100% AOI, radiografia, test della sonda volante. | ||||
Disegno: | Strada e punteggio/V-cut | ||||
Norma di ispezione: | IPC-A-610CCLASSII | ||||
Certificati: | UL (E503048),ISO9001/ISO14001/IATF16949 | ||||
Relazioni in uscita: | Ispezione finale, E-test, prova di solderabilità, micro sezione e altro |
- Sì.
![]() |
