Inverter solare RIGID PCB Board Multilayer Printed Circuit Board Fabbricazione

Inverter solare RIGID PCB Board Multilayer Printed Circuit Board Fabbricazione

Marchio:	TECircuit
Numero di modello:	TEC0046
MOQ:	1pc per campione, 100pc per ingrosso
prezzo:	USD 1.99 ~ USD9.99/pcs
Tempo di consegna:	5-15 giorni lavorativi
Condizioni di pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Valutazioni e recensioni

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH

Marca:

Shenzhen Tecircuit Electronics Co., Ltd

Tipo di prodotto:

PCB, scheda ad alta frequenza, PCB rigido, scheda rigida, scheda flessibile, PCB rigido-flessibile,

Articolo n.:

R0023

Servizio:

Servizio PCBA

Imballaggi particolari:

Imballaggio a vuoto+Cartone

Capacità di alimentazione:

50000 pc/mese

Evidenziare:

Invertitore solare RIGID PCB Board

Fabbricazione di circuiti stampati a più strati

Fabbricazione di circuiti stampati rigidi

Descrizione del prodotto

Invertitore solare RIGID PCB Board

Fabbricazione di circuiti stampati a più strati per applicazioni di energia solare

Specificativi del prodotto

Numero di strati	4L
Materiale	FR-4 TG150
Spessore	2.5 mm
Spessore del rame	3.5 oz.
Dimensione	419 * 250 mm
Trattamento superficiale	HASL LF
Applicazione	Invertitore solare

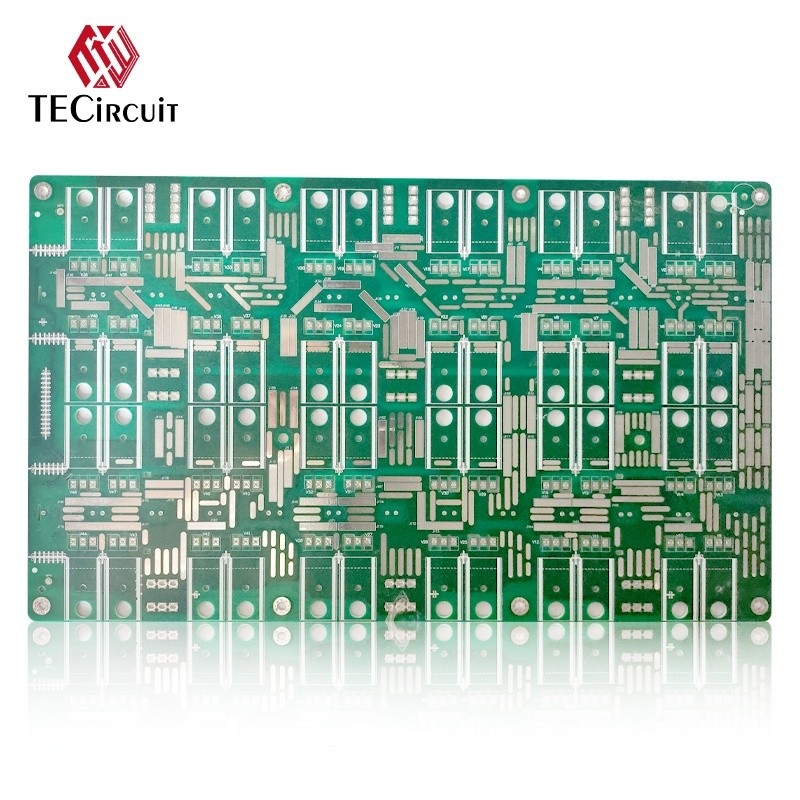

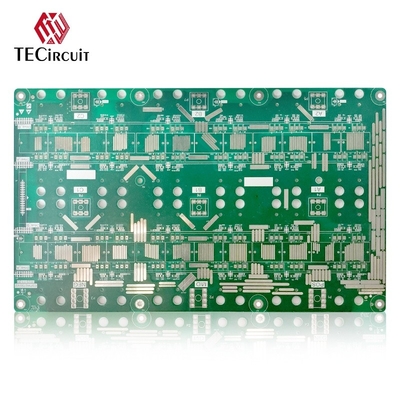

Immagini del prodotto

Su TECircuit

Fondato:2004

Localizzazione:Shenzhen, Cina - fornitore di servizi di produzione elettronica (EMS)

Servizi:PCB EMS personalizzabili che offrono soluzioni uniche complete tra cui PCB/PCBA, Flexible Printed Circuit Board (FPC), Components Sourcing, Box-Building e Testing

Certificazioni di qualità:UL, ISO 9001, ISO 14001, ISO 13485, IATF 16949, conforme alle norme ROHS e REACH

Capacità di produzione:50,000 mq con 930+ dipendenti e una capacità produttiva mensile di 100.000 m2

Domande frequenti

Che cosa serve per una quotazione?

PCB:Quantità, fascicolo Gerber e requisiti tecnici (materiale, finitura superficiale, spessore del rame, spessore della scheda)
PCBA:Informazioni sui PCB, elenco BOM e documentazione di prova

Quali formati di file accettate per la produzione?

File PCB Gerber, elenchi BOM per l'assemblaggio di PCB e metodi di prova per PCBA

I miei file sono al sicuro?

I vostri file sono completamente al sicuro e protetti, proteggiamo la proprietà intellettuale del cliente durante l'intero processo e non condividiamo mai i documenti con terzi.

Qual è il metodo di spedizione?

Offriamo opzioni di spedizione FedEx, DHL, TNT e UPS. Anche i metodi di spedizione forniti dal cliente sono accettabili.

Qual è il metodo di pagamento?

Sono accettati il bonifico telegrafico anticipato (T/T anticipato) e PayPal.

Applicazioni del prodotto

Invertitori solari collegati alla rete:Convertire l'energia CC dai pannelli solari in energia CA per l'integrazione in rete
Invertitori solari fuori rete:Sistemi di alimentazione autonomi in località remote senza accesso alla rete
Sistemi a batteria:Sistemi integrati per lo stoccaggio dell'energia solare e la fornitura di energia elettrica durante i periodi non soleggiati
Microinverter:Installazioni su piccola scala che convertono la corrente continua in corrente alternata a livello dei pannelli per ottenere una raccolta di energia ottimizzata
Ottimizzatori di potenza:Gestione dell'energia a livello di modulo e conversione per la massima potenza prodotta
Invertitori ibridi:Combinare funzionalità collegate alla rete e fuori dalla rete con capacità di stoccaggio dell'energia
Sistemi di monitoraggio solare:Tracciamento delle prestazioni e monitoraggio dei dati in tempo reale per i sistemi di energia solare
Integrazione della casa intelligente:Gestione e ottimizzazione dell'energia attraverso la connettività della domotica
Stazioni di ricarica per veicoli elettrici:Soluzioni di ricarica dei veicoli elettrici a energia solare che convertono l'energia solare per la ricarica dei veicoli
Sistemi energetici rinnovabili:Integrazione con impianti di energia rinnovabile più grandi, compresi i sistemi di energia eolica

Specifiche tecniche

Strati di PCB	1-42 strati
Materiali per PCB	CEM1, CEM3, Rogers, FR-4, FR-4 ad alta Tg, base di alluminio, privo di alogeni
Dimensione massima della scheda	620 mm * 1100 mm
Certificazione	Conformità alla direttiva RoHS
Spessore del PCB	1.6 ± 0,1 mm
Spessore dello strato esterno di rame	0.5-5oz
Spessore dello strato interno di rame	0.5-4oz.
Spessore massimo della scheda	6.0 mm
Dimensione minima del foro	0.20 mm
Larghezza minima della linea/spazio	3/3mil
Piatto minimo della maschera di saldatura	0.1 mm (4 millimetri)
Spessore della piastra e rapporto di apertura	30:1
Copper a buco minimo	20 μm
Tolleranza di diametro del foro (PTH)	± 0,075 mm (3 millimetri)
Tolleranza di diametro del foro (NPTH)	± 0,05 mm (2 millimetri)
Deviamento della posizione del foro	± 0,05 mm (2 millimetri)
Esempio di tolleranza	± 0,05 mm (2 millimetri)
Colori della maschera di saldatura a PCB	Nero, bianco, giallo
Finiture di superficie del PCB	HASL senza piombo, immersione ENIG, stagno chimico, oro lampeggiante, OSP, dito d'oro, pealabile, immersione argento
Colore leggendario	Bianco
Prova elettrica	100% AOI, radiografia, prova di sonda volante
Trattamento degli schemi	Strada e punteggio/V-cut
Norma di ispezione	IPC-A-610C Classe II
Certificati	UL (E503048), ISO9001/ISO14001/IATF16949
Relazioni in uscita	Ispezione finale, E-test, prova di solderabilità, micro sezione e altro ancora

Impianto di produzione

Valutazioni e recensioni

Rating complessivo

5.0

Basato su 50 recensioni per questo prodotto

Rappresentazione del rating

Di seguito è riportata la distribuzione di tutte le valutazioni

5 stelle

100%

4 stelle

3 stelle

2 stelle

1 stelle

Tutte le recensioni

Paulo Santos

Brazil Jul 18.2025

È utile. (378)

Quick win: this supplier’s PCBs are solid. Tested 50+ units – 0 defects. Delivery to Brazil took only 12 days, and their quote beat 3 other vendors. Lock them in for our Q2 projects.
