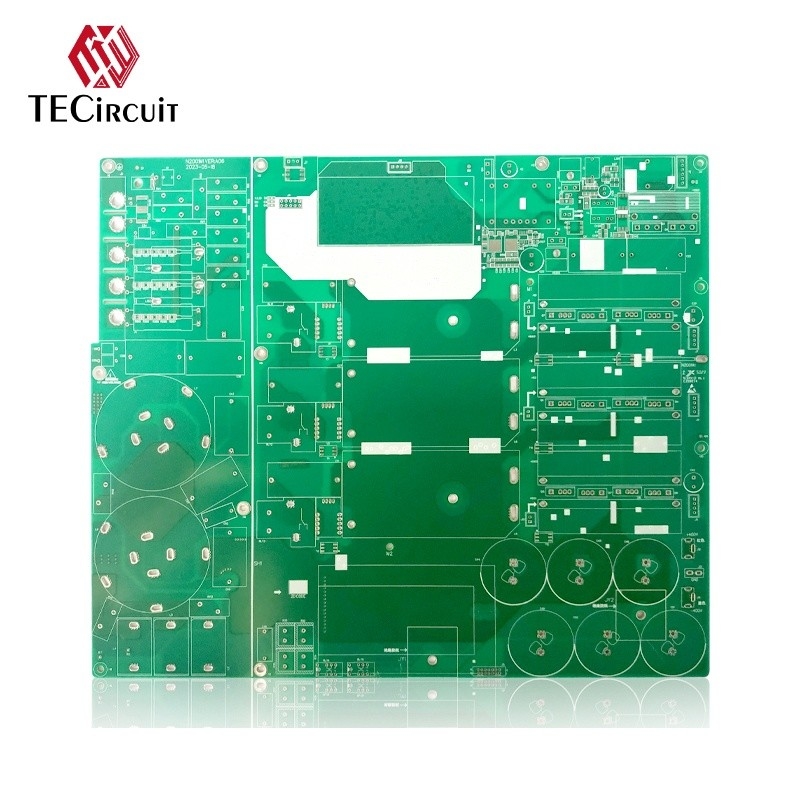

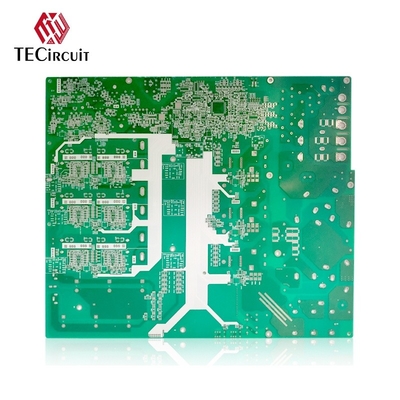

Dispositivi per la produzione e l'assemblaggio di PCB rigidi multilivello

Domande frequenti
Domanda 1: Cosa serve per ottenere un preventivo?
Risposta:
PCB: QTY, file Gerber e requisiti tecnici ((materiale/trattamento di finitura superficiale/spessore di rame/spessore della scheda,...)
PCBA: informazioni sul PCB, BOM, (documenti di prova...)

Q2: Quali formati di file accettate per la produzione?
Risposta:
File PCB Gerber
Elenco BOM per PCB
Metodo di prova per PCBA

D3: I miei file sono al sicuro?
Risposta:
I vostri file sono tenuti completamente al sicuro, proteggiamo l'IP dei nostri clienti durante tutto il processo, tutti i documenti dei clienti non vengono mai condivisi con terze parti.

Q4: Qual è il metodo di spedizione?
Risposta:
Possiamo offrire FedEx / DHL / TNT / UPS per la spedizione.

Q5: Qual è il metodo di pagamento?
Risposta:
Trasferimento telegrafico anticipato (TT anticipato, T/T), PayPal è accettabile.

Caratteristica del prodotto

• Alta efficienza:

  • Progettato per una conversione ottimale dell'energia da CC a CA con minime perdite di potenza, garantendo il massimo utilizzo dell'energia solare.

• Gestione termica robusta:

  • Incorpora caratteristiche di gestione termica come dissipatori e vie termiche per dissipare il calore generato durante il funzionamento.

• Durabilità e affidabilità :

  • Costruito per resistere a condizioni ambientali difficili, comprese temperature estreme, umidità e polvere, garantendo prestazioni a lungo termine.

• Progettazione a più strati:

  • Spesso utilizza disegni PCB a più strati per adattarsi a circuiti complessi e migliorare le prestazioni elettriche, compresa la riduzione delle interferenze elettromagnetiche (EMI).

• Componenti avanzati:

  • Utilizza componenti di alta qualità come MOSFET, IGBT e condensatori in grado di gestire alte tensioni e correnti.

• Caratteristiche di protezione:

  • Include circuiti protettivi per la protezione da sovratensione, sovracorrente e cortocircuito per proteggere l'inverter e i sistemi connessi.

• Progettazione modulare:

  • Permette semplici aggiornamenti e riparazioni, agevola la manutenzione e migliora la funzionalità.

• Rispetto delle norme:

  • Progettati per soddisfare gli standard internazionali di sicurezza e prestazioni (ad esempio, IEC, UL) per garantire un funzionamento sicuro in varie applicazioni.

• Interfacce di comunicazione:

  • Dotato di interfacce per il monitoraggio e la comunicazione, che consentono l'integrazione con sistemi domestici intelligenti e soluzioni di monitoraggio remoto.

• Fattore di forma compatta:

  • Progettato per essere efficiente in termini di spazio, consentendo l'integrazione in varie caselle di inverter senza compromettere le prestazioni.

• Basse interferenze elettromagnetiche (EMI):

  • Progettato per ridurre al minimo l'EMI, che è cruciale per mantenere le prestazioni dei dispositivi elettronici vicini.

• Risparmio economico:

  • La Commissione ritiene pertanto che il prezzo di riferimento sia basato sul prezzo di riferimento.

- Sì.Descrizione del prodotto

Specificità:
Strati di PCB:	1-42 strati
Materiali per PCB:	CEM1, CEM3, Rogers, FR-4, FR-4 ad alta Tg, base di alluminio, privo di alogeni
Dimensioni massime della scheda PCB:	620 mm*1100 mm
Certificato PCB:	Conformità alla direttiva RoHS
Spessore del PCB:	1.6 ± 0,1 mm
Spessore di rame fuori strato:	0.5-5oz
Spessore dello strato interno di rame:	0.5-4oz.
Spessore massimo della scheda PCB:	6.0 mm
Dimensione minima del foro:	0.20 mm
Larghezza minima della linea/spazio:	3/3mil
Min. S/M Pitch:	0.1 mm ((4 mil)
Spessore della piastra e rapporto di apertura:	30:1
Copper a buco minimo:	20 μm
Hole Dia. Tolleranza:	± 0,075 mm ((3 mil)
Tolleranza (NPTH):	± 0,05 mm (2 millimetri)
Diviazione della posizione del foro:	± 0,05 mm (2 millimetri)
Tolleranza di linea:	± 0,05 mm (2 millimetri)
Maschera di saldatura per PCB:	Nero, bianco, giallo
Fabbricazione della superficie del PCB:	HASL senza piombo, immersione ENIG, stagno chimico, oro lampeggiante, OSP, dito d'oro, peelable, immersione argento
Leggenda:	Bianco
E-test:	100% AOI, radiografia, test della sonda volante.
Disegno:	Strada e punteggio/V-cut
Norma di ispezione:	IPC-A-610CCLASSII
Certificati:	UL (E503048),ISO9001/ISO14001/IATF16949
Relazioni in uscita:	Ispezione finale, E-test, prova di solderabilità, micro sezione e altro
