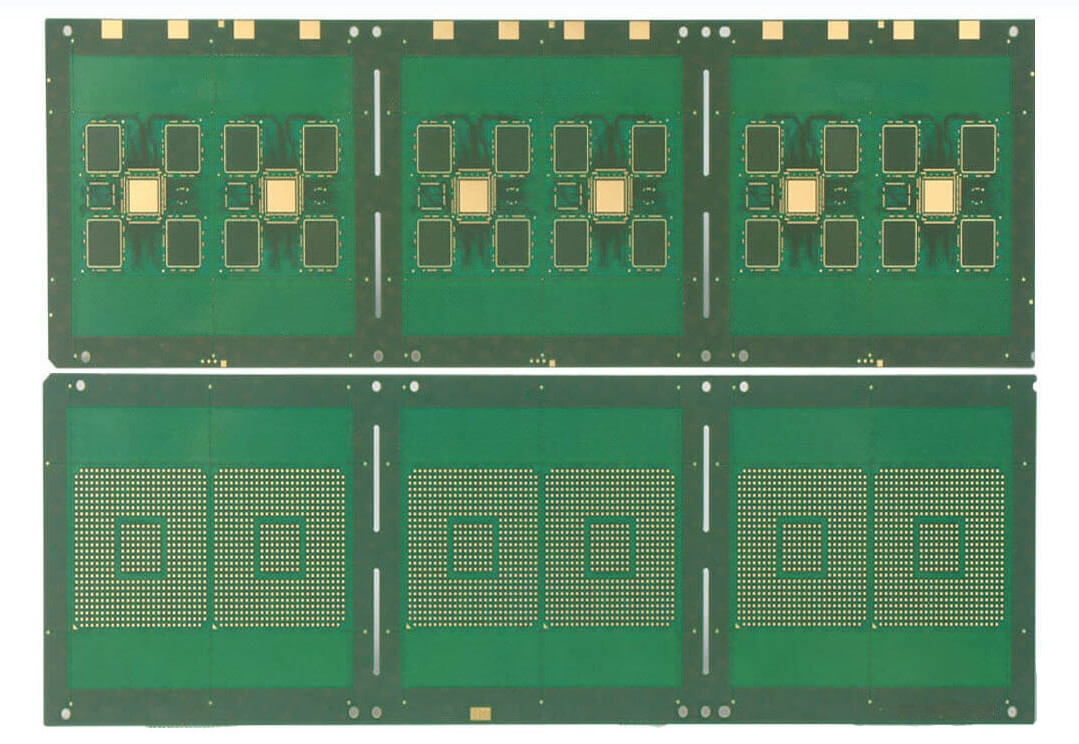

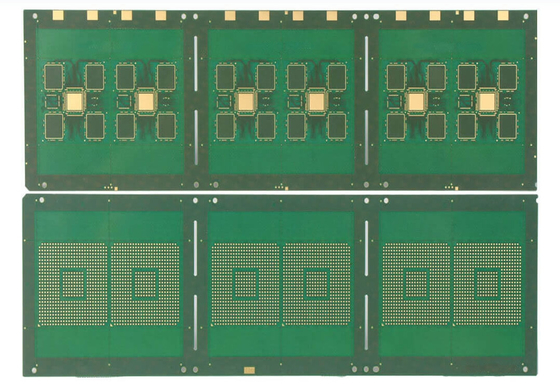

Multilayer IC Substrato PCB Board PCB rigido cieco vias oro morbido

Multilayer IC Substrato PCB Board PCB rigido cieco vias oro morbido

Marchio:	TECircuit
Numero di modello:	TEC0207
MOQ:	1pc
prezzo:	USD 1.99 ~ USD9.99/pcs
Tempo di consegna:	5-15 giorni lavorativi
Condizioni di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Marchio:

Shenzhen Tecircuit Electronics Co., Ltd.

Tipo di prodotto:

PCB, scheda ad alta frequenza, PCB rigido, scheda rigida, scheda flessibile, PCB rigido-flessibile,

Articolo n.:

R0075

Servizio:

Servizio PCBA

Imballaggi particolari:

Imballaggio a vuoto+Cartone

Capacità di alimentazione:

50000 pc/mese

Evidenziare:

Fabbricazione a base di PCB

Tavola per PCB a substrato IC in oro morbido

Descrizione del prodotto

Immagini del prodotto

Su TECircuit

Trovato:TECircuit è operativo da2004.

Localizzazione:Fornitore di servizi di produzione elettronica (EMS) con sede a Shenzhen, Cina.

Articolo:PCB EMS personalizzabili,offerteuna gamma completa diun'unica fermataServizi per negozi.

Servizio: Tavola a circuiti stampati (PCB) e assemblaggio della scheda di circuito stampato (((PCBA), Flessibile circuito stampatoFPC), Componenti,Costruzione di scatole, test.

Assicurazione della qualità: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 e conformi a ROHS e REACH.

Immagini di fabbrica:
Impianto proprio: 50.000 mq; dipendenti: 930+; capacità produttiva mensile: 100.000 m2

Applicazioni del prodotto

PCB ad alta densità di interconnessione (HDI):
- Utilizzato nei progetti HDI in cui lo spazio è limitato, consentendo più connessioni in un'area più piccola.
Dispositivi mobili:
- Integrato in smartphone e tablet per ottimizzare lo spazio e migliorare le prestazioni riducendo i percorsi del segnale.
Elettronica di consumo:
- Utilizzato in dispositivi come smart TV, console da gioco e dispositivi indossabili, migliorando la funzionalità riducendo al minimo le dimensioni.
Dispositivi medici:
- Utilizzato in attrezzature mediche avanzate che richiedono disegni compatti e prestazioni affidabili, come strumenti diagnostici e sistemi di imaging.
Elettronica automobilistica:
- Integrato in unità di controllo elettroniche (ECU), sistemi di infotainment e funzioni di sicurezza, dove l'affidabilità e l'efficienza dello spazio sono fondamentali.
Apparecchiature per le telecomunicazioni:
- Utilizzato in stazioni base, router e switch, per facilitare la trasmissione di dati ad alta velocità con ridotta latenza.
Aerospaziale e difesa:
- Utilizzato in applicazioni militari e aerospaziali per garantire progetti compatti e leggeri senza compromettere le prestazioni.
Illuminazione a LED:
- Integrato in circuiti stampati per applicazioni a LED, migliorando la gestione termica e la connettività.
Applicazioni a RF e a microonde:
- Utilizzato nei circuiti RF e microonde, dove è essenziale ridurre al minimo la perdita di segnale e migliorare le prestazioni.
Sistemi di gestione dell'energia:
- Utilizzato nei convertitori di potenza e nei regolatori, ottimizzando lo spazio per una maggiore efficienza e affidabilità.

Caratteristiche del prodotto

Efficienza dello spazio:
- Consente una maggiore densità di interconnessioni, rendendolo ideale per progetti compatti.
Percorso ridotto del segnale:
- Minimizza la distanza tra gli strati, riducendo la perdita di segnale e migliorando le prestazioni.
Miglioramento della gestione termica:
- Facilita una migliore dissipazione del calore grazie a percorsi di segnale più brevi e layout ottimizzati.
Maggiore affidabilità:
- I vias ciechi sono meno soggetti a difetti rispetto ai vias a fori, migliorando la durata nelle applicazioni critiche.
Flessibilità nella progettazione:
- Offre ai progettisti una maggiore libertà nel routing e nel layout, accogliendo circuiti complessi.
Compatibile con più tecnologie:
- Può essere utilizzato con vari materiali e componenti, compresi quelli per applicazioni RF e segnali ad alta velocità.
Risparmio economico per grandi volumi:
- Sebbene l'installazione iniziale possa essere più costosa, le vie cieche possono ridurre i costi nella produzione di massa a causa dell'efficienza di produzione migliorata.
Facilita la progettazione a più strati:
- Ideale per PCB a più strati in cui è richiesta l'interconnettività tra strati non adiacenti.
Performance ad alta frequenza:
- Adatto per applicazioni ad alta frequenza a causa della ridotta capacità e induttanza parassitaria.
Rispetto delle norme del settore:
- Prodotto per soddisfare severi standard di qualità e sicurezza, garantendo l'affidabilità nelle applicazioni critiche.

Domande frequenti

Domanda 1: Cosa serve per ottenere un preventivo?
Risposta:
PCB: QTY, file Gerber e requisiti tecnici ((materiale/trattamento di finitura superficiale/spessore di rame/spessore della scheda,...)
PCBA: informazioni sul PCB, BOM, (documenti di prova...)

Q2: Quali formati di file accettate per la produzione?
Risposta:
File PCB Gerber
Elenco BOM per PCB
Metodo di prova per PCBA

D3: I miei file sono al sicuro?
Risposta:
I vostri file sono tenuti completamente al sicuro, proteggiamo l'IP dei nostri clienti durante tutto il processo, tutti i documenti dei clienti non vengono mai condivisi con terze parti.

Q4: Qual è il metodo di spedizione?
Risposta:
Possiamo offrire FedEx / DHL / TNT / UPS per la spedizione.

Q5: Qual è il metodo di pagamento?
Risposta:
Trasferimento telegrafico anticipato (TT anticipato, T/T), PayPal è accettabile.

- Sì.Descrizione del prodotto- Sì.

Specificità:
Strati di PCB:	1-42 strati
Materiali per PCB:	CEM1, CEM3, Rogers, FR-4, FR-4 ad alta Tg, base di alluminio, privo di alogeni
Dimensioni massime della scheda PCB:	620 mm*1100 mm
Certificato PCB:	Conformità alla direttiva RoHS
Spessore del PCB:	1.6 ± 0,1 mm
Spessore di rame fuori strato:	0.5-5oz
Spessore dello strato interno di rame:	0.5-4oz.
Spessore massimo della scheda PCB:	6.0 mm
Dimensione minima del foro:	0.20 mm
Larghezza minima della linea/spazio:	3/3mil
Min. S/M Pitch:	0.1 mm ((4 mil)
Spessore della piastra e rapporto di apertura:	30:1
Copper a buco minimo:	20 μm
Hole Dia. Tolleranza:	± 0,075 mm ((3 mil)
Tolleranza (NPTH):	± 0,05 mm (2 millimetri)
Diviazione della posizione del foro:	± 0,05 mm (2 millimetri)
Tolleranza di linea:	± 0,05 mm (2 millimetri)
Maschera di saldatura per PCB:	Nero, bianco, giallo
Fabbricazione della superficie del PCB:	HASL senza piombo, immersione ENIG, stagno chimico, oro lampeggiante, OSP, dito d'oro, peelable, immersione argento
Leggenda:	Bianco
E-test:	100% AOI, radiografia, test della sonda volante.
Disegno:	Strada e punteggio/V-cut
Norma di ispezione:	IPC-A-610CCLASSII
Certificati:	UL (E503048),ISO9001/ISO14001/IATF16949
Relazioni in uscita:	Ispezione finale, E-test, prova di solderabilità, micro sezione e altro
