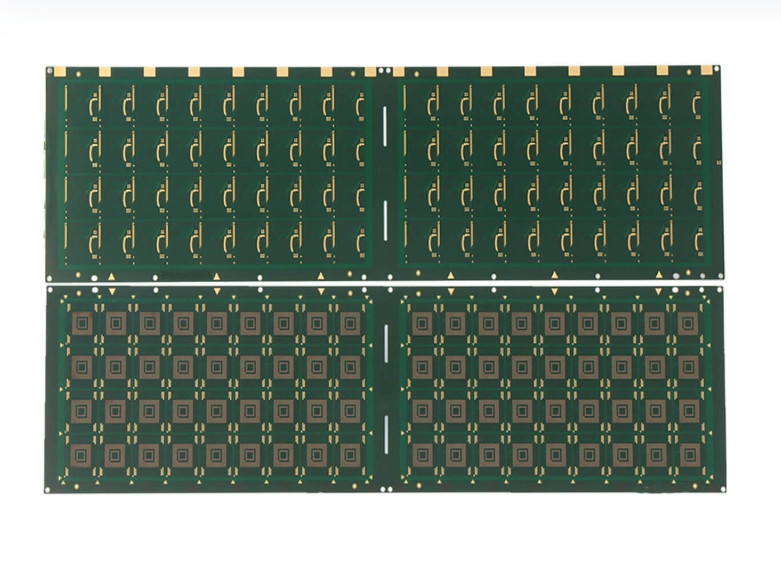

Sottostrato IC Multilayer PCB rigido per telefono cellulare

Sottostrato IC Multilayer PCB rigido per telefono cellulare

Marchio:	TECircuit
Numero di modello:	TEC0211
MOQ:	1pc
prezzo:	USD 1.99 ~ USD9.99/pcs
Tempo di consegna:	5-15 giorni lavorativi
Condizioni di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Marchio:

Shenzhen Tecircuit Electronics Co., Ltd.

Tipo di prodotto:

PCB, scheda ad alta frequenza, PCB rigido, scheda rigida, scheda flessibile, PCB rigido-flessibile,

Articolo n.:

R0079

Servizio:

Servizio PCBA

Imballaggi particolari:

Imballaggio a vuoto+Cartone

Capacità di alimentazione:

50000 pc/mese

Evidenziare:

PCB rigido a più strati per cellulari

PCB per cellulari a substrato IC

Descrizione del prodotto

Immagini del prodotto

Su TECircuit

Trovato:TECircuit è operativo da2004.

Localizzazione:Fornitore di servizi di produzione elettronica (EMS) con sede a Shenzhen, Cina.

Articolo:PCB EMS personalizzabili,offerteuna gamma completa diun'unica fermataServizi per negozi.

Servizio: Tavola a circuiti stampati (PCB) e assemblaggio della scheda di circuito stampato (((PCBA), Flessibile circuito stampatoFPC), Componenti,Costruzione di scatole, test.

Assicurazione della qualità: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 e conformi a ROHS e REACH.

Immagini di fabbrica:
Impianto proprio: 50.000 mq; dipendenti: 930+; capacità produttiva mensile: 100.000 m2

Applicazioni del prodotto

Processori di applicazioni:
- Utilizzato nelle principali unità di elaborazione degli smartphone, consentendo l'elaborazione ad alte prestazioni e le capacità di multitasking.
Processori a banda base:
- integrato in componenti responsabili della gestione della comunicazione wireless, compresa la connettività cellulare e la trasmissione dei dati.
IC di gestione dell'energia:
- Utilizzato in soluzioni di gestione dell'energia per ottimizzare l'utilizzo della batteria e l'efficienza di ricarica.
Moduli RF:
- Utilizzato nei componenti a radiofrequenza per le funzionalità Wi-Fi, Bluetooth e GPS, migliorando le funzionalità di connettività.
Moduli della fotocamera:
- Integrato in substrati che supportano l'elaborazione delle immagini e l'interfaccia dei sensori per una fotografia di alta qualità.
Moduli di memoria:
- Utilizzato nei substrati per la RAM e la memoria flash, per facilitare lo stoccaggio e il recupero rapidi dei dati.
Display driver:
- Utilizzato nei circuiti che gestiscono i display, garantendo alta risoluzione e reattività per i touchscreen.
Chip di elaborazione audio:
- Integrato in IC audio che migliorano la qualità del suono e supportano funzionalità audio avanzate.
Sensori:
- Utilizzato nei substrati per vari sensori, tra cui scanner di impronte digitali, accelerometri e giroscopi.
Soluzioni per la connettività:
- Utilizzato nei substrati per la NFC (Near Field Communication) e altre tecnologie di connettività.

Caratteristiche del prodotto

Alta densità:
- Progettato per accogliere un gran numero di connessioni in uno spazio compatto, essenziale per gli smartphone moderni.
Gestione termica:
- Dispone di meccanismi efficaci di dissipazione del calore per mantenere temperature di funzionamento ottimali per componenti ad alte prestazioni.
Basso profilo:
- I disegni compatti consentono l'integrazione in dispositivi mobili sottili senza compromettere la funzionalità.
Integrità del segnale:
- Progettato per ridurre al minimo le perdite e le interferenze del segnale, garantendo prestazioni affidabili per la trasmissione di dati ad alta velocità.
Risparmio economico:
- Adatto per la produzione di grandi volumi, bilanciando le prestazioni con i costi di produzione.
Durabilità:
- Costruito per resistere alle sollecitazioni meccaniche e alle condizioni ambientali, garantendo l'affidabilità nell'uso quotidiano.
Compatibilità:
- Può essere utilizzato con vari materiali e tecnologie semiconduttori, migliorando la flessibilità della progettazione.
Personalizzabilità:
- Sviluppato per soddisfare specifici requisiti di progettazione e esigenze di applicazione, supportando caratteristiche innovative.
Rispetto delle norme:
- Prodotto per soddisfare gli standard del settore per prestazioni, sicurezza e regolamenti ambientali.
Facile da assemblare:
- Progettato per essere compatibile con i processi di assemblaggio automatizzati, migliorando l'efficienza di produzione.

Domande frequenti

Domanda 1: Cosa serve per ottenere un preventivo?
Risposta:
PCB: QTY, file Gerber e requisiti tecnici ((materiale/trattamento di finitura superficiale/spessore di rame/spessore della scheda,...)
PCBA: informazioni sul PCB, BOM, (documenti di prova...)

Q2: Quali formati di file accettate per la produzione?
Risposta:
File PCB Gerber
Elenco BOM per PCB
Metodo di prova per PCBA

D3: I miei file sono al sicuro?
Risposta:
I vostri file sono tenuti completamente al sicuro, proteggiamo l'IP dei nostri clienti durante tutto il processo, tutti i documenti dei clienti non vengono mai condivisi con terze parti.

Q4: Qual è il metodo di spedizione?
Risposta:
Possiamo offrire FedEx / DHL / TNT / UPS per la spedizione.

Q5: Qual è il metodo di pagamento?
Risposta:
Trasferimento telegrafico anticipato (TT anticipato, T/T), PayPal è accettabile.

- Sì.Descrizione del prodotto- Sì.

Specificità:
Strati di PCB:	1-42 strati
Materiali per PCB:	CEM1, CEM3, Rogers, FR-4, FR-4 ad alta Tg, base di alluminio, privo di alogeni
Dimensioni massime della scheda PCB:	620 mm*1100 mm
Certificato PCB:	Conformità alla direttiva RoHS
Spessore del PCB:	1.6 ± 0,1 mm
Spessore di rame fuori strato:	0.5-5oz
Spessore dello strato interno di rame:	0.5-4oz.
Spessore massimo della scheda PCB:	6.0 mm
Dimensione minima del foro:	0.20 mm
Larghezza minima della linea/spazio:	3/3mil
Min. S/M Pitch:	0.1 mm ((4 mil)
Spessore della piastra e rapporto di apertura:	30:1
Copper a buco minimo:	20 μm
Hole Dia. Tolleranza:	± 0,075 mm ((3 mil)
Tolleranza (NPTH):	± 0,05 mm (2 millimetri)
Diviazione della posizione del foro:	± 0,05 mm (2 millimetri)
Tolleranza di linea:	± 0,05 mm (2 millimetri)
Maschera di saldatura per PCB:	Nero, bianco, giallo
Fabbricazione della superficie del PCB:	HASL senza piombo, immersione ENIG, stagno chimico, oro lampeggiante, OSP, dito d'oro, peelable, immersione argento
Leggenda:	Bianco
E-test:	100% AOI, radiografia, test della sonda volante.
Disegno:	Strada e punteggio/V-cut
Norma di ispezione:	IPC-A-610CCLASSII
Certificati:	UL (E503048),ISO9001/ISO14001/IATF16949
Relazioni in uscita:	Ispezione finale, E-test, prova di solderabilità, micro sezione e altro
